Pytanie „Co to jest kołek ramowy i do czego go stosować?” odnosi się do łącznika przelotowego z długą tuleją rozporową i wkrętem, przeznaczonego do mocowania elementów w betonie, murze pełnym lub podłożach otworowych. Właściwy dobór średnicy, długości i strefy rozpierania ogranicza ryzyko wyrwania mocowania podczas montażu ościeżnic, profili, łat oraz wsporników.
Najważniejsze wnioski techniczne:
- Typowe kołki ramowe mają średnicę 8, 10, 12 lub 14 mm oraz długość od około 60 do 200 mm.
- Głębokość zakotwienia wynosi zależnie od systemu i podłoża zwykle od 30 do 70 mm.
- Kołek M10 objęty ETA-12/0398 może osiągać nośność charakterystyczną 8,5 kN w betonie minimum C16/20 przy zakotwieniu 70 mm.
- Średnica wiertła musi odpowiadać średnicy tulei, dlatego kołek 10 mm wymaga otworu FI10.
Jak działa kołek ramowy?
Do typowego mocowania przelotowego dobiera się kołek o średnicy 8 lub 10 mm i długości obejmującej grubość mocowanego elementu oraz wymaganą głębokość zakotwienia. Tuleja przechodzi przez montowany profil, a dokręcanie wkręta powoduje rozpieranie tworzywa w otworze.
Długa tuleja stabilizuje mocowany element na większej powierzchni niż krótki kołek uniwersalny. Rozwiązanie ogranicza przesuwanie ościeżnicy, łaty lub profilu podczas dokręcania i pozwala wykonać montaż bez wcześniejszego znakowania osobnego otworu w podłożu.
Z czego składa się kołek ramowy?

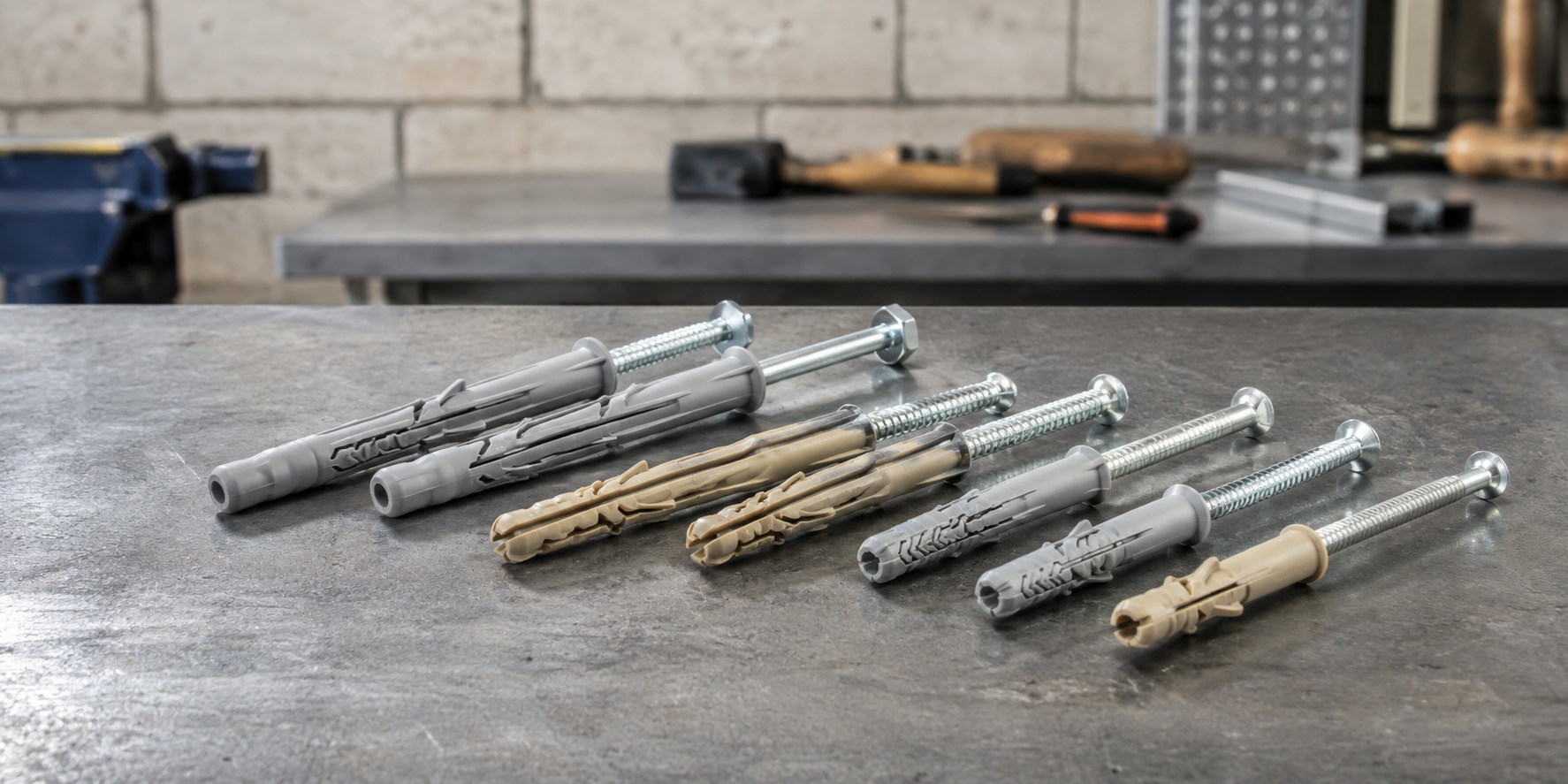

Kołek ramowy składa się z poliamidowej tulei o długości zwykle 60–200 mm oraz stalowego wkręta z łbem stożkowym albo sześciokątnym. Wersja z łbem stożkowym licuje się z drewnem lub profilem, natomiast łeb sześciokątny z kołnierzem współpracuje z elementami stalowymi.
Do czego stosuje się kołki ramowe?
Kołki ramowe stosuje się do przelotowego mocowania ościeżnic, profili stalowych, łat drewnianych, wsporników, prowadnic i lekkich podkonstrukcji. Zakres zastosowania zależy od rodzaju podłoża wymienionego w ETA lub instrukcji producenta.
Łączniki o długości 80–160 mm pozwalają przejść przez mocowany element i zachować wymaganą strefę rozpierania w podłożu. Kołnierz ogranicza zagłębianie tulei, a łeb wkręta dociska element do powierzchni montażowej.
Typowe zastosowania obejmują:
- montaż drewnianych i metalowych ościeżnic,
- mocowanie łat oraz kontrłat,
- osadzanie profili elewacyjnych,
- montaż wsporników i uchwytów instalacyjnych,
- mocowanie lekkich podkonstrukcji stalowych,
- instalowanie listew przyściennych i prowadnic.
Jak dobrać długość i średnicę kołka ramowego?
Średnicę 8 lub 10 mm dobiera się do obciążenia i dokumentacji systemu, a długość oblicza jako sumę grubości mocowanego elementu, wymaganej głębokości zakotwienia oraz warstw pośrednich. Profil o grubości 20 mm i zakotwienie 70 mm wymagają łącznika dłuższego niż 90 mm po uwzględnieniu tynku lub izolacji.
Kołek nie może rozpierać się wyłącznie w tynku, ociepleniu albo pustej przestrzeni. Strefa rozporowa musi znaleźć się w nośnej części betonu, cegły, bloczka lub pustaka.
Jak czytać oznaczenie wymiaru?
Oznaczenie 10×120 mm informuje o tulei o średnicy 10 mm i długości 120 mm. Otwór wykonuje się wiertłem FI10, natomiast dopuszczalna grubość mocowanego elementu wynika z długości tulei pomniejszonej o wymaganą głębokość zakotwienia.
Jak rodzaj podłoża wpływa na nośność?
W betonie minimum C16/20 wybrane kołki M10 objęte ETA-12/0398 osiągają nośność charakterystyczną do 8,5 kN przy zakotwieniu 70 mm. W murze otworowym nośność może spaść do około 1,5 kN, dlatego parametrów z betonu nie wolno przenosić na pustaki.
Beton komórkowy wymaga łącznika dopuszczonego do podłoża AAC. Dla jednego z systemów M10 wartości charakterystyczne wynoszą 0,4 kN w AAC 2, 1,2 kN w AAC 4 oraz 1,5 kN w AAC 5 przy zastosowaniu metody montażu określonej w ETA.

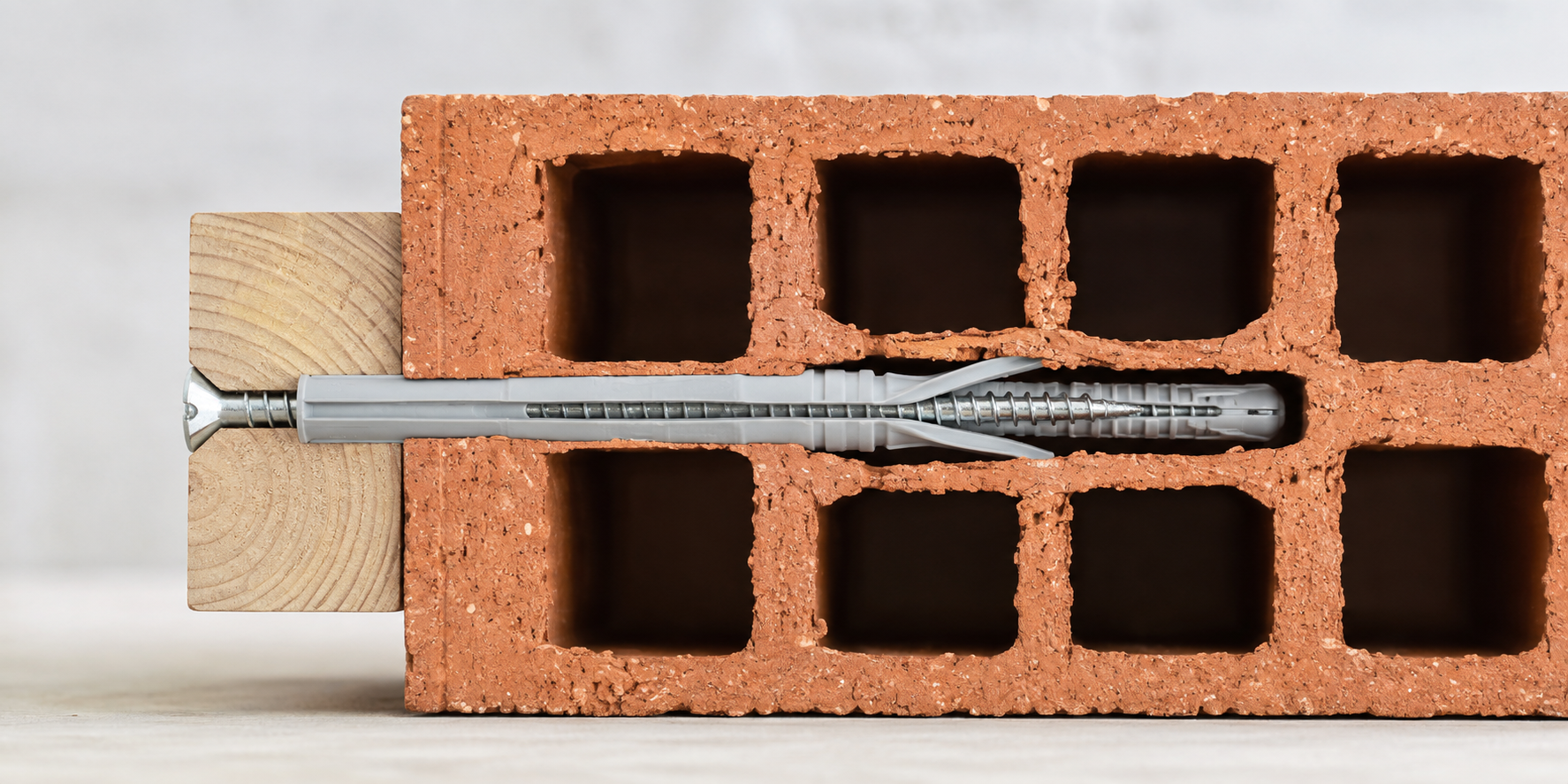

W cegle pełnej stosuje się wiercenie bez udaru lub z udarem zgodnie z dokumentacją systemu. W pustakach ceramicznych udar może rozbić ścianki komór i zmniejszyć powierzchnię podparcia tulei.
Jak prawidłowo zamontować kołek ramowy?
Otwór należy wykonać prostopadle do podłoża wiertłem o średnicy zgodnej z oznaczeniem kołka, przykładowo FI10 dla tulei 10 mm. Głębokość wiercenia musi być co najmniej równa wartości podanej w instrukcji montażu i uwzględniać miejsce na pył wiertniczy.
Kolejność montażu obejmuje:
- Ustawienie mocowanego elementu w położeniu roboczym.
- Wiercenie przez element na wymaganą głębokość.
- Usunięcie zwiercin szczotką, pompką lub odkurzaczem.
- Wprowadzenie kompletnego kołka przez mocowany element.
- Dokręcenie wkręta momentem określonym przez producenta.
- Kontrolę docisku bez deformowania profilu albo ościeżnicy.
Zbyt duży moment dokręcania może zerwać gwint w tulei, obrócić kołek w otworze albo odkształcić cienkościenny profil. Zbyt mały moment pozostawia luz i umożliwia przemieszczanie mocowanego elementu pod obciążeniem.
Kiedy kołek ramowy nie powinien być stosowany?
Przy dużych obciążeniach, drganiach lub ryzyku upadku elementu należy zastosować zamocowanie konstrukcyjne dobrane na podstawie obliczeń, a nie standardowy kołek ramowy. Dotyczy to między innymi słupów bramowych, balustrad, ciężkich zadaszeń oraz elementów pracujących pod obciążeniem dynamicznym.
Kołek ramowy nie zastępuje kotwy mechanicznej ani kotwy chemicznej, jeżeli projekt wymaga kontrolowanej nośności na wyrywanie i ścinanie. Ostateczna liczba punktów mocowania, rozstaw osiowy oraz odległość od krawędzi muszą wynikać z ETA, projektu lub dokumentacji producenta.
Najczęściej zadawane pytania
Trzy podstawowe zasady obejmują zgodność kołka z podłożem, zachowanie wymaganej głębokości zakotwienia oraz użycie właściwego wiertła.
Czy kołek ramowy można stosować w pustaku?
Tak, kołek ramowy z oceną dla podłoży murowych może pracować w pustaku, gdy średnica, głębokość i obciążenie są zgodne z ETA.
Czy kołek ramowy zastępuje kotwę konstrukcyjną?
Nie, kołek ramowy nie jest zamiennikiem kotwy konstrukcyjnej przy dużych obciążeniach, drganiach ani mocowaniu bram i balustrad.
Jakie wiertło zastosować do kołka ramowego 10 mm?
10 mm średnicy otworu wymaga kołek oznaczony jako 10 mm; głębokość wiercenia należy przyjąć wyłącznie z instrukcji danego systemu.
