To, z jakich profili zrobić bramę dwuskrzydłową zależy przede wszystkim od szerokości skrzydła, masy wypełnienia oraz momentu zginającego działającego na zawiasy; dla lekkiego skrzydła do 1,5 m typowym punktem wyjścia jest profil stalowy 60x40x2 mm. Niewłaściwy przekrój prowadzi do opadania narożnika zamkowego, dlatego ślusarz, wykonawca ogrodzenia i inwestor powinni dobrać ramę, stężenia, słupki oraz zawiasy jako jeden układ konstrukcyjny.
Najważniejsze wnioski techniczne:
- Profil 60x40x2 mm może tworzyć ramę lekkiego skrzydła o szerokości do około 1,5 m.
- Profil 80x40x3 mm warto rozważyć przy skrzydłach szerszych niż 1,5 m lub wyposażonych w ciężkie wypełnienie.
- Profile 40x20x2 mm albo 40x30x2 mm nadają się na przewiązki i elementy podtrzymujące wypełnienie.
- Słupki stalowe powinny zaczynać się od przekroju 100x100x4 mm, a większe konstrukcje mogą wymagać przekroju 120x120x4 mm.
Jaki profil zastosować na ramę skrzydła?
Profil 60x40x2 mm jest odpowiednim punktem wyjścia dla lekkiego skrzydła o szerokości do około 1,5 m i wysokości 1,5–1,8 m. Zamknięty przekrój prostokątny zapewnia większą sztywność w kierunku boku 60 mm niż profil 40x40x2 mm przy zbliżonej ilości stali.
Profil 60x40x2 mm waży teoretycznie około 3,0 kg/m. Rama skrzydła o wymiarach 1500×1700 mm wymaga około 6,4 m profilu obwodowego, co daje blisko 19 kg przed dodaniem przewiązek, zawiasów oraz wypełnienia.
Profil 80x40x3 mm waży około 5,4 kg/m i zapewnia wyraźnie większą sztywność. Przekrój 80x40x3 mm można rozważyć przy skrzydle szerszym niż 1,5 m, ciężkich prętach kutych, panelach stalowych albo częściowo pełnym poszyciu.
Przykładowy zestaw dla wjazdu 3,0 m

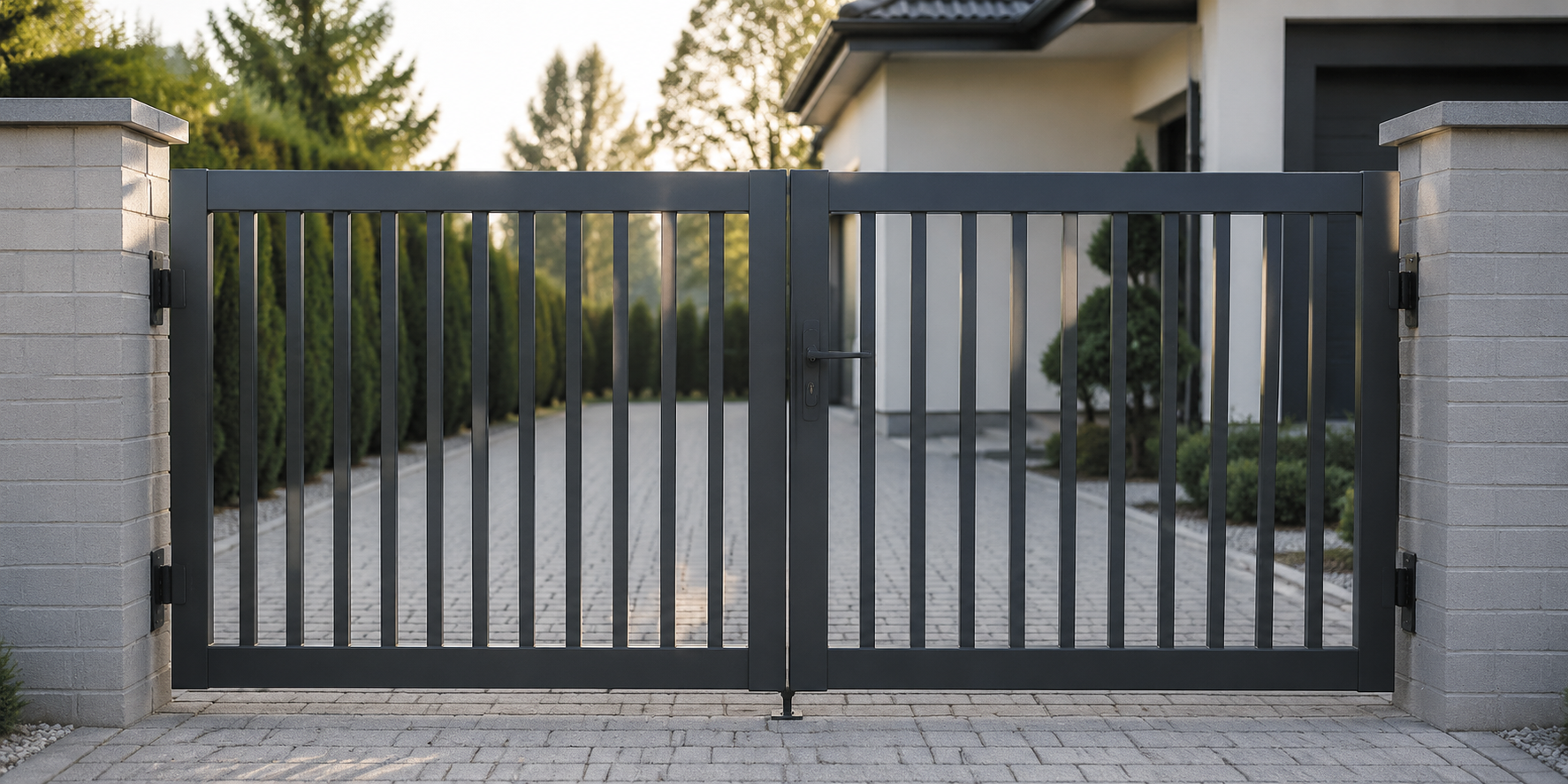

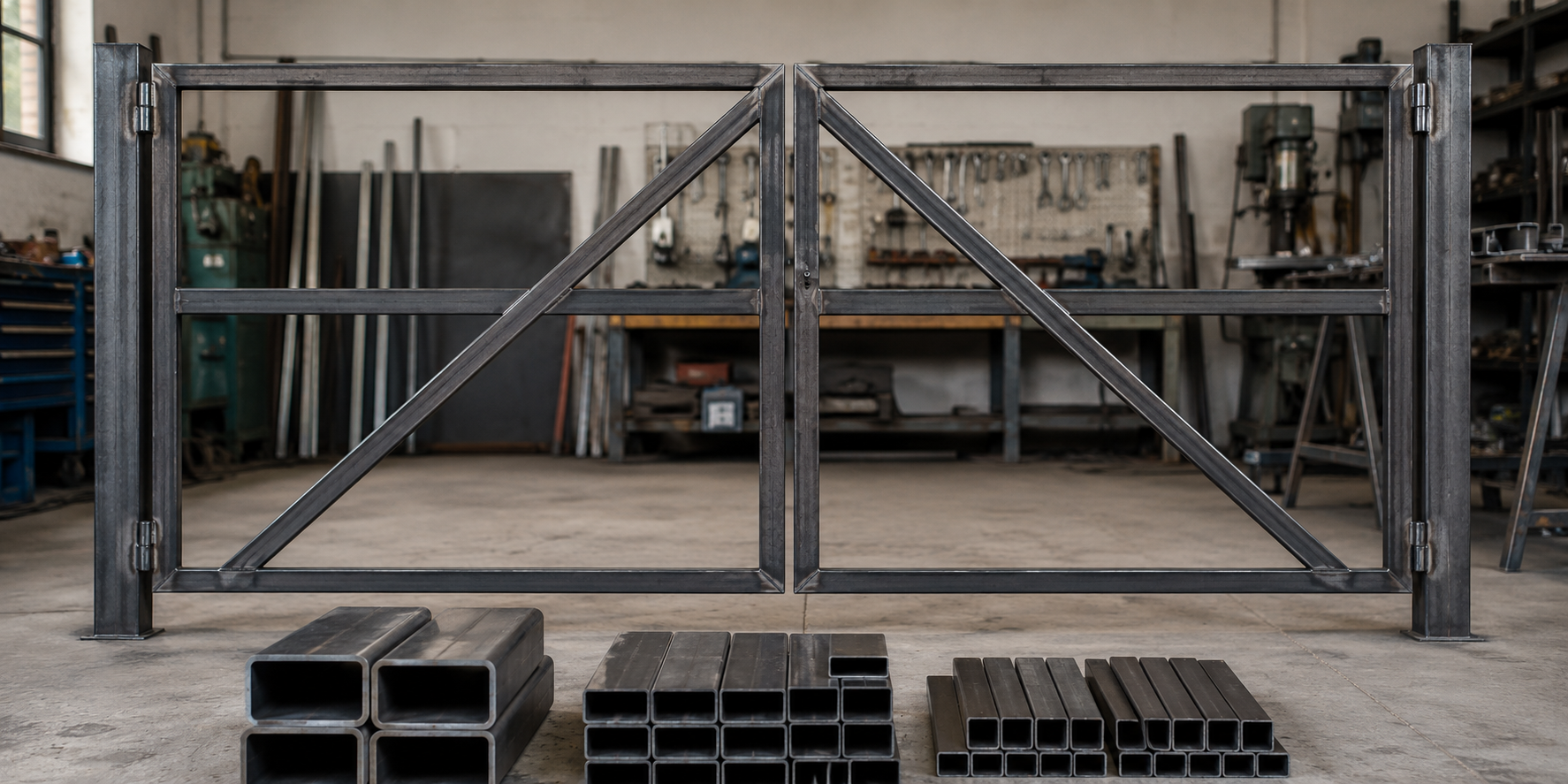

Dwa skrzydła o szerokości około 1,5 m mogą otrzymać ramy 60x40x2 mm, przewiązki 40x20x2 mm oraz ukośne stężenia 40x20x2 mm. Prześwit montażowy, miejsce na zawiasy do bram i furtek i szczelinę środkową należy odjąć od całkowitej szerokości między słupkami przed cięciem profili.
Jakie profile zastosować na przewiązki i stężenia?
Profile 40x20x2 mm wystarczają zazwyczaj na przewiązki lekkiego wypełnienia, natomiast profile 40x30x2 mm zapewniają większą sztywność przy wyższych skrzydłach. Profil 40x20x2 mm waży teoretycznie około 1,76 kg/m, a profil 40x30x2 mm około 2,07 kg/m.
Przewiązki powinny przenosić ciężar sztachet, prętów albo paneli na ramę bez miejscowego wyginania. Rozstaw elementów wynoszący 500–800 mm stanowi praktyczny punkt wyjścia, lecz ciężkie wypełnienie może wymagać mniejszych odstępów.
Stężenie ukośne należy prowadzić od dolnego narożnika przy zawiasie w stronę górnego narożnika przy zamknięciu. Trójkątny układ ogranicza zmianę prostokątnej ramy w równoległobok i zmniejsza ryzyko opadania zewnętrznego narożnika skrzydła.
Jaki profil wybrać na słupki bramy?
Słupek 100x100x4 mm stanowi rozsądne minimum dla typowej lekkiej bramy dwuskrzydłowej, a przekrój 120x120x4 mm należy rozważyć przy skrzydłach szerokich, ciężkich lub podatnych na parcie wiatru. Profil 100x100x4 mm waży teoretycznie około 12,1 kg/m, natomiast profil 120x120x4 mm około 14,6 kg/m.
Słupek pracuje jak wspornik obciążony masą skrzydła, siłą zamykania oraz parciem wiatru. Zwiększenie przekroju słupka nie zastępuje właściwego fundamentu, ponieważ obrót podstawy o kilka milimetrów może spowodować wyraźne przesunięcie krawędzi skrzydła.
Pełne wypełnienie wymaga indywidualnego sprawdzenia oddziaływania wiatru według PN-EN 1991-1-4. Powierzchnia skrzydła 1,5×1,7 m wynosi 2,55 m², dlatego nawet umiarkowane podmuchy wiatru działające na szczelne poszycie może wytworzyć znaczny moment na zawiasach i słupku.
Jak ustawić profil prostokątny w ramie?
Dłuższy bok profilu 60×40 mm należy ustawić zgodnie z kierunkiem dominującego zginania ramy. Ustawienie przekroju powinno jednocześnie zapewniać odpowiednią powierzchnię pod zawiasy, zamknięcie oraz elementy wypełnienia.
Połączenia narożne cięte pod kątem 45 stopni tworzą zamknięty obwód ramy i ułatwiają estetyczne wykończenie spoin. Spawanie należy prowadzić odcinkami naprzemiennie, ponieważ długie spoiny wykonane jednostronnie mogą odkształcić profil o ściance 2 mm.
Przed spawaniem warto unieruchomić ramę na płaskim stole i porównać obie przekątne. Różnica przekątnych przekraczająca 2–3 mm może utrudnić zachowanie jednakowej szczeliny między skrzydłami.
Jak obliczyć masę profili i całego skrzydła?
Masę profilu można oszacować ze wzoru: 0,00785 x pole stalowego przekroju w mm², co odpowiada gęstości stali wynoszącej około 7850 kg/m³. Obliczenie nie uwzględnia promieni naroży, dlatego masa katalogowa może nieznacznie różnić się od wyniku teoretycznego.
Do masy ramy należy dodać przewiązki, stężenie, zawiasy, zamki i wkładki, zasuwy i rygle i całe wypełnienie. Skrzydło z ramą ważącą 25 kg oraz wypełnieniem ważącym 35 kg obciąża zawiasy masą około 60 kg, ale odległość środka ciężkości od słupka dodatkowo wytwarza moment zginający.
Dobór profili wyłącznie na podstawie szerokości bramy nie wystarcza przy pełnym poszyciu, nietypowej wysokości albo automatyce montowanej do skrzydła. Ostateczny przekrój powinien uwzględniać masę, obciążenie wiatrem, rozstaw zawiasów, gatunek stali, geometrię spoin oraz sztywność fundamentu.
Jakie pytania o profile do bramy pojawiają się najczęściej?
Dobór ramy 60x40x2 mm, stężeń 40x20x2 mm i słupków od 100x100x4 mm obejmuje trzy podstawowe pytania dotyczące lekkiej bramy dwuskrzydłowej.
Czy profil 60x40x2 mm wystarczy na ramę bramy?
Tak, profil 60x40x2 mm zwykle wystarcza na lekkie skrzydło o szerokości do 1,5 m, pod warunkiem zastosowania stężenia ukośnego.
Czy można zrobić całą bramę z profilu 40x40x2 mm?
Nie, profil 40x40x2 mm nie jest optymalnym wyborem na obwód dużego skrzydła; nadaje się raczej do lekkich przewiązek wewnętrznych.
Jakie profile wybrać do lekkiej bramy dwuskrzydłowej?
Profile 60x40x2 mm na ramę i 40x20x2 mm na wypełnienie stanowią typowy punkt wyjścia dla lekkich skrzydeł do 1,5 m szerokości.
