Kotwa chemiczna tworzy połączenie wiążąc zaprawę żywiczną, ściankę wywierconego otworu oraz pręty gwintowane, bez wywoływania naprężeń rozpierających w podłożu. Dla monterów bram, balustrad, konsol i konstrukcji stalowych prawidłowe wiercenie, czyszczenie, dozowanie oraz przestrzeganie czasu utwardzania decydują o bezpieczeństwie mocowania w każdym punkcie montażowym.
Najważniejsze wnioski techniczne:
- Montaż obejmuje co najmniej 5 etapów: wiercenie, czyszczenie, dozowanie, osadzanie pręta i utwardzanie.
- Średnica oraz głębokość otworu muszą odpowiadać tabeli montażowej konkretnego systemu i rozmiarowi pręta, np. M8, M10 lub M12.
- Czyszczenie obejmuje 3 rodzaje czynności: wydmuchiwanie pyłu, szczotkowanie ścianek oraz ponowne wydmuchiwanie.
- Mocowanie można obciążyć dopiero po upływie pełnego czasu utwardzania podanego dla rzeczywistej temperatury podłoża.
Jak przygotować się do użycia kotwy chemicznej?
Do montażu należy przygotować wiertarkę, odpowiednie wiertło, szczotki do czyszczenia otworów, pompkę lub odkurzacz, wyciskacz, mieszalnik statyczny i element kotwiący. Zestaw obejmuje minimum 7 elementów roboczych, a brak szczotki lub urządzenia do usuwania pyłu może obniżyć przyczepność zaprawy.
Rodzaj żywicy należy dopasować do betonu, cegły pełnej, pustaka albo betonu komórkowego. Mocowania konstrukcyjne w betonie powinny być projektowane według EN 1992-4 oraz wykonywane przy użyciu systemu posiadającego odpowiednią Europejską Ocenę Techniczną.

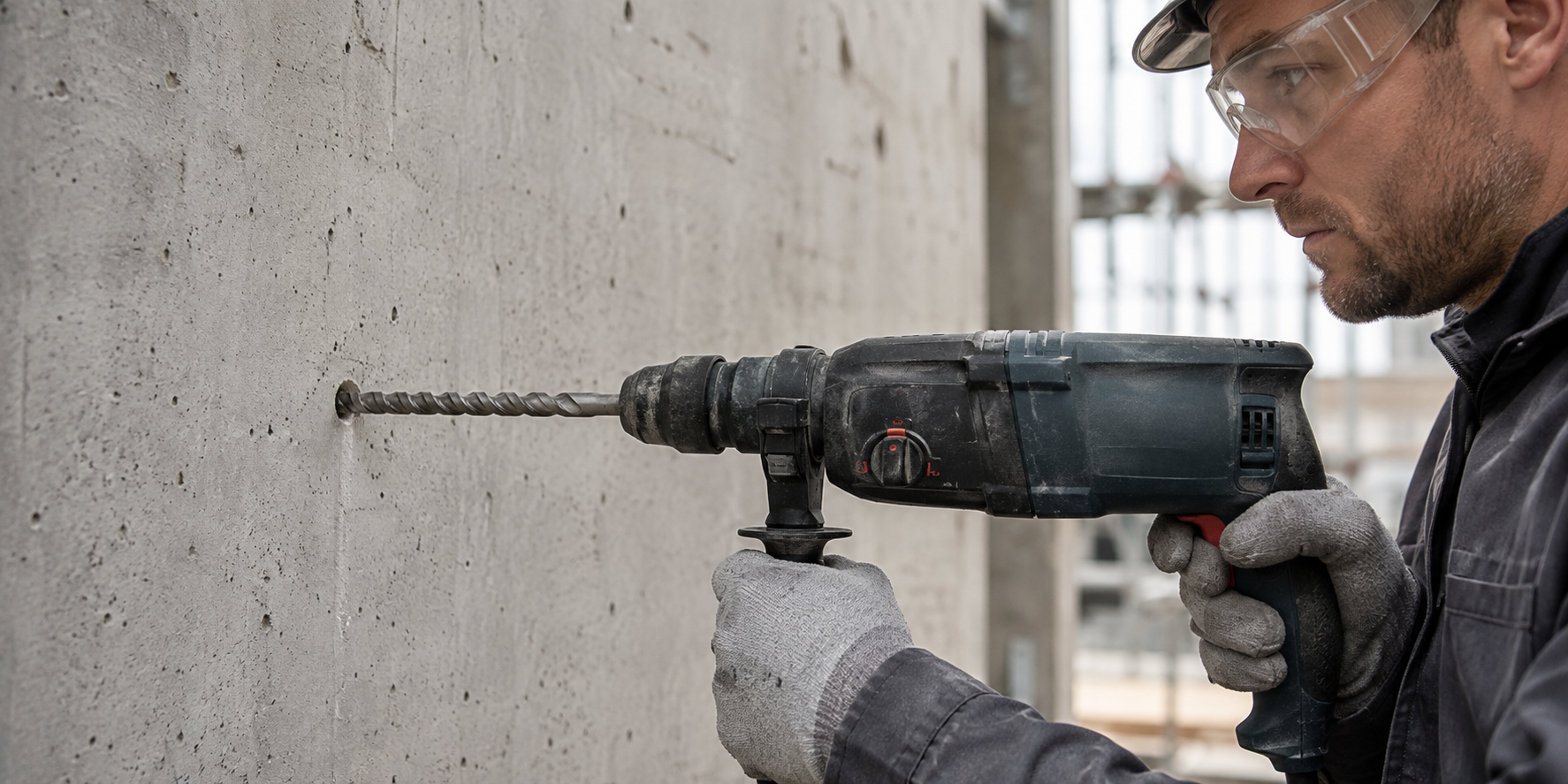

Jak wywiercić otwór pod kotwę chemiczną?
Otwór należy wykonać ze średnicą i głębokością wskazaną w tabeli montażowej producenta dla wybranego pręta. Pręt M8, M10 lub M12 nie wyznacza samodzielnie średnicy wiercenia, ponieważ wymagany wymiar zależy również od rodzaju zaprawy i podłoża.
Głębokość wiercenia powinna uwzględniać efektywną głębokość zakotwienia oraz niewielki zapas na końcu otworu. W betonie wiercenie udarowe jest zwykle dopuszczalne, natomiast pustaki ceramiczne wymagają często wiercenia bez udaru, aby nie rozbić wewnętrznych ścianek.

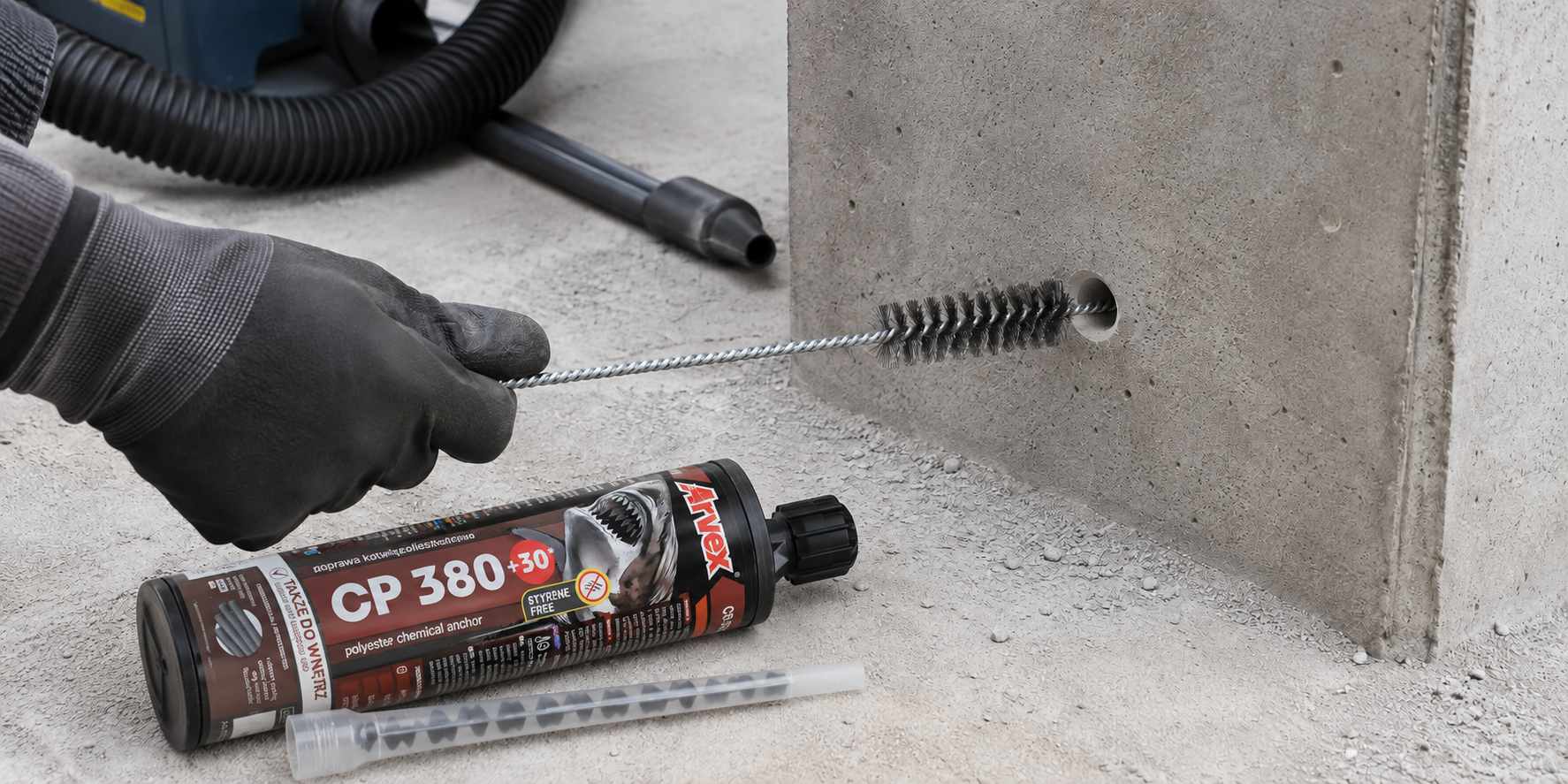

Jak wyczyścić otwór przed aplikacją żywicy?
Otwór należy wyczyścić zgodnie z liczbą cykli podaną w instrukcji konkretnej zaprawy. Standardowa procedura składa się z 3 czynności: wydmuchania pyłu, szczotkowania odpowiednio dobraną szczotką i ponownego wydmuchania.
Szczotka powinna przylegać do ścianek otworu na całym obwodzie. Pozostawiona mączka betonowa tworzy warstwę oddzielającą żywicę od podłoża, dlatego samo przedmuchanie otworu 1 raz może być niewystarczające. Wyjątek stanowią systemy dopuszczające wiercenie z automatycznym odsysaniem pyłu.
Jak prawidłowo wycisnąć kotwę chemiczną?
Pierwszą porcję zaprawy należy odrzucić, aż oba składniki utworzą jednolitą mieszaninę o barwie wskazanej przez producenta. Kartridż dwuskładnikowy wymaga mieszalnika statycznego, który łączy żywicę i utwardzacz podczas wyciskania.
W podłożu pełnym zaprawę wprowadza się od dna otworu, stopniowo wycofując końcówkę. Wypełnienie około 2/3 objętości jest wartością orientacyjną; właściwa ilość powinna zapewnić wypełnienie przestrzeni wokół pręta bez nadmiernej straty materiału.
W pustaku zaprawę wprowadza się do tulei siatkowej. Otwory tulei umożliwiają utworzenie wypływek żywicy, które po utwardzeniu blokują mocowanie za ściankami materiału.
Jak osadzić pręt gwintowany w zaprawie?
Pręt gwintowany należy wsunąć do oznaczonej głębokości ruchem obrotowym przed upływem czasu roboczego zaprawy. Obracanie elementu pomaga rozprowadzić żywicę na całym obwodzie i ogranicza powstawanie pustych przestrzeni.
Nadmiar zaprawy powinien pojawić się przy wylocie otworu. Po ustawieniu pręta nie wolno zmieniać jego położenia podczas wiązania, ponieważ ruch może przerwać tworzącą się warstwę połączenia.
Ile trzeba czekać na utwardzenie kotwy chemicznej?
Mocowanie należy pozostawić bez obciążenia przez pełny czas utwardzania określony dla temperatury podłoża. Spadek temperatury z +20°C do +5°C może wielokrotnie wydłużyć wiązanie, zależnie od składu zaprawy.
Czas roboczy i czas pełnego utwardzania oznaczają 2 różne parametry. Pierwszy określa okres przeznaczony na osadzenie pręta, natomiast drugi wyznacza moment dopuszczalnego dokręcenia nakrętki i przyłożenia obciążenia.
Jak używać kotwy chemicznej w pustaku?
Kotwę chemiczną w pustaku należy stosować razem z tuleją siatkową dopasowaną do średnicy pręta i grubości ścianek podłoża. Tuleje o wymiarach 12×80 mm, 16×85 mm lub innych rozmiarach są przykładami akcesoriów, których dobór wymaga zgodności z dokumentacją zaprawy.
Tuleję umieszcza się równo z powierzchnią materiału, a następnie wypełnia zaprawą od dna. Pręt należy wprowadzić ruchem obrotowym, aby żywica przeszła przez oczka i utworzyła mechaniczne przewiązanie w pustych komorach.
Jakich błędów należy unikać podczas montażu?
Najczęstsze błędy obejmują źle dobraną średnicę otworu, pominięcie szczotkowania, użycie niejednorodnej pierwszej porcji zaprawy oraz zbyt wczesne obciążenie mocowania. Każdy z 4 błędów może zmniejszyć nośność połączenia względem wartości podanej w dokumentacji technicznej.
Nie należy również montować pręta zanieczyszczonego olejem, farbą lub luźną korozją. Odległość od krawędzi, rozstaw kotew, głębokość osadzenia i moment dokręcania muszą odpowiadać projektowi oraz parametrom systemu.
Podsumowanie
Prawidłowe użycie kotwy chemicznej wymaga wykonania 5 podstawowych etapów w kolejności określonej przez producenta. Największe znaczenie mają dopasowanie otworu, dokładne usunięcie pyłu, równomierne podanie zaprawy, osadzenie pręta przed końcem czasu roboczego oraz zachowanie pełnego czasu utwardzania.
Najczęściej zadawane pytania
Czy można użyć kotwy chemicznej bez czyszczenia otworu?
Nie, kotwa chemiczna nie osiągnie deklarowanej nośności bez czyszczenia, chyba że dokumentacja systemu dopuszcza wiercenie z odsysaniem.
Jak długo schnie kotwa chemiczna?
Czas utwardzania wynosi od kilkunastu minut do kilku godzin i zależy od temperatury podłoża oraz parametrów podanych na etykiecie.
Czy kotwa chemiczna nadaje się do pustaków?
Tak, kotwa chemiczna nadaje się do pustaków po zastosowaniu tulei siatkowej dobranej do rodzaju podłoża, pręta i wymaganej nośności.
